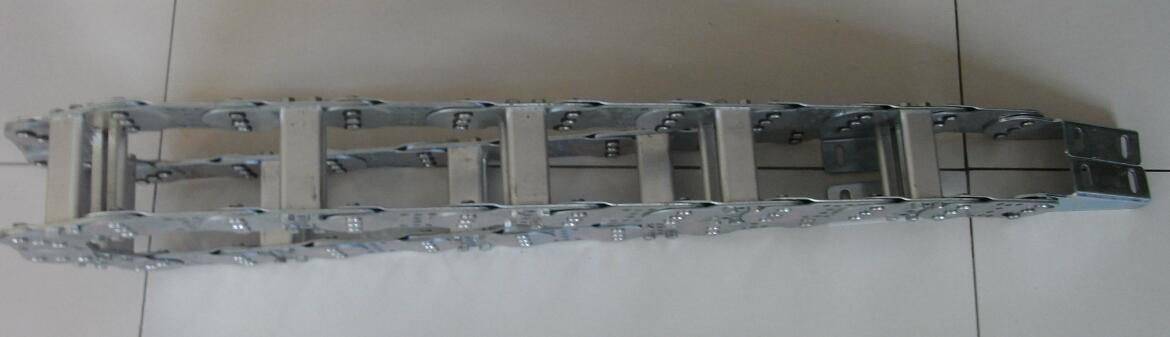

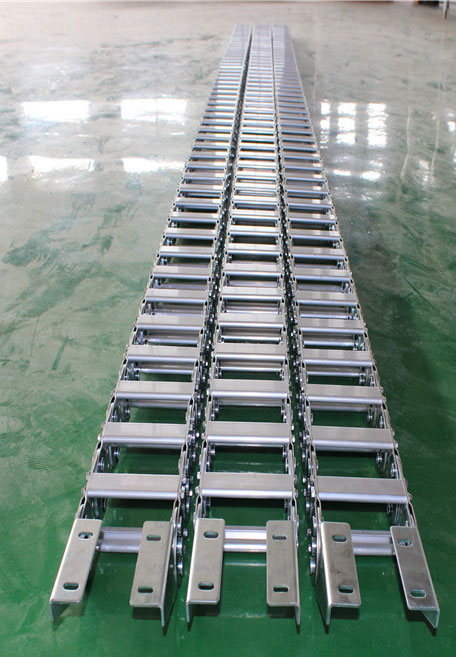

TL95鋼制拖鏈 TL95型鋼制拖鏈
- 產品品牌
- 產品型號
TL95鋼制拖鏈的用途和特點
◆適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜油管、氣管，水管等起到牽引和保護作用。

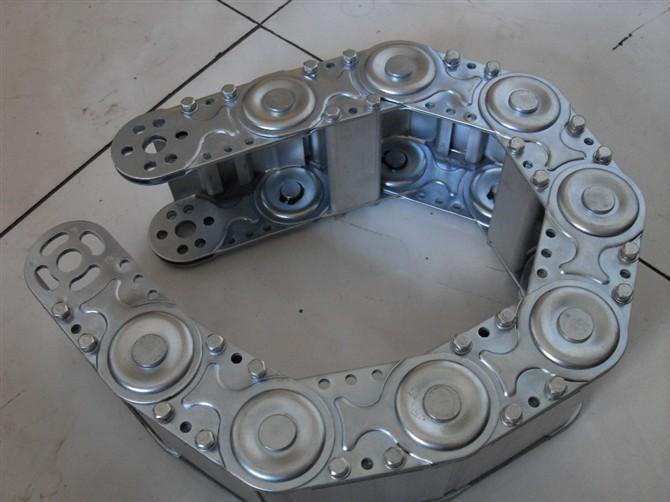

◆拖鏈每節都能打開，便于安裝和維修，運動的噪音低、耐磨、可高速運動。

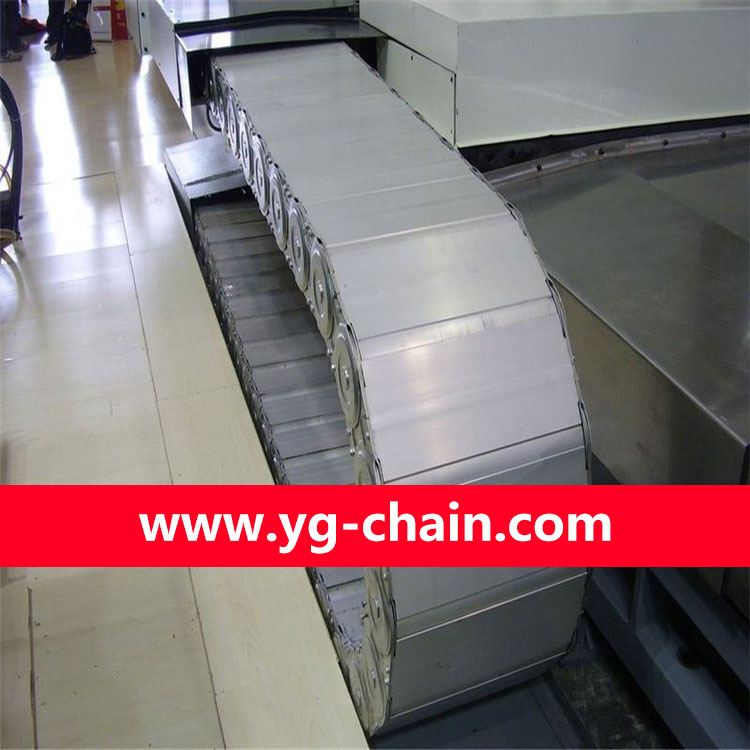

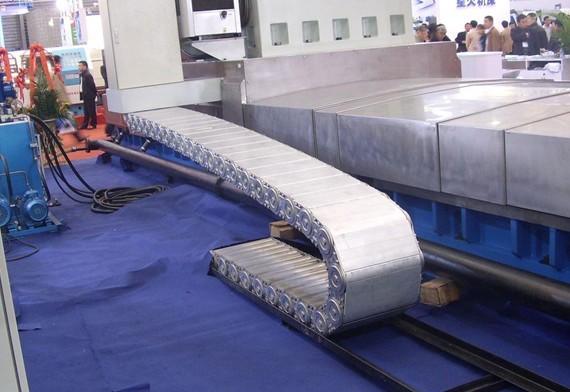

◆拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
TL95鋼制拖鏈內置電纜、油管、水管、氣管的放置原則
◆ 應該留有15%的剩余空間,讓內置電纜、油管等可以自由活動,在半徑方向上對拖鏈不產生拉力
◆ 直徑差別大的導線應該分開鋪設,重量平均分布,必要時可用分隔片分開。
◆ 在高速或高頻率運行時,要盡量使導線在水平上相互分開,不要使之相互疊置,在電纜、氣管、油管等較多的時候建議使用分隔片。
電纜拖鏈的安裝
◆ 使用適當?shù)钠铰萁z刀,垂直插入蓋板兩端的開啟孔,打開蓋板,將電纜、油管等按照我們提供的放置原則放入拖鏈,然后蓋上蓋板,此外,電線的固定端和活動端均應去張力裝置加以固定。
◆ 在長距離滑動使用時,建議使用導向槽。導向槽的使用和安裝請咨詢專業人員。

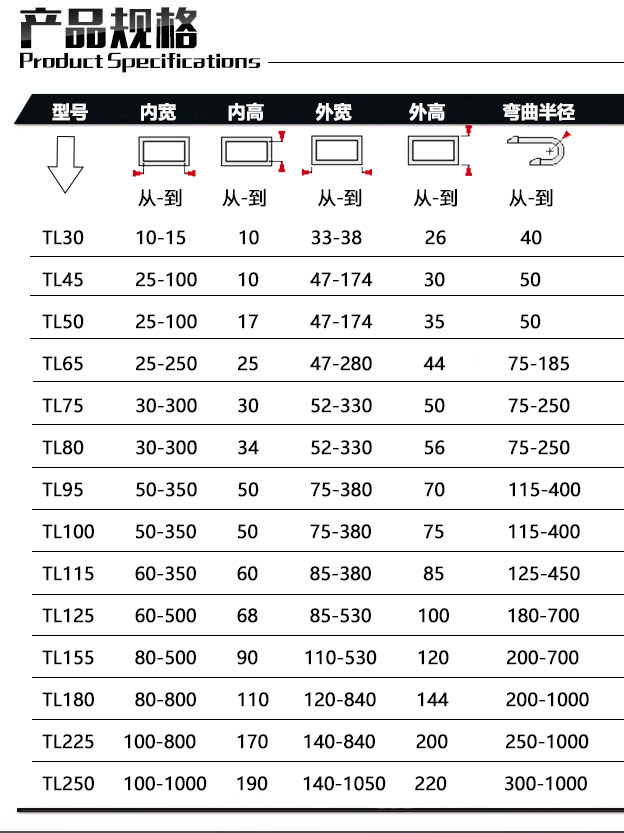

TL95鋼制拖鏈的選用原則

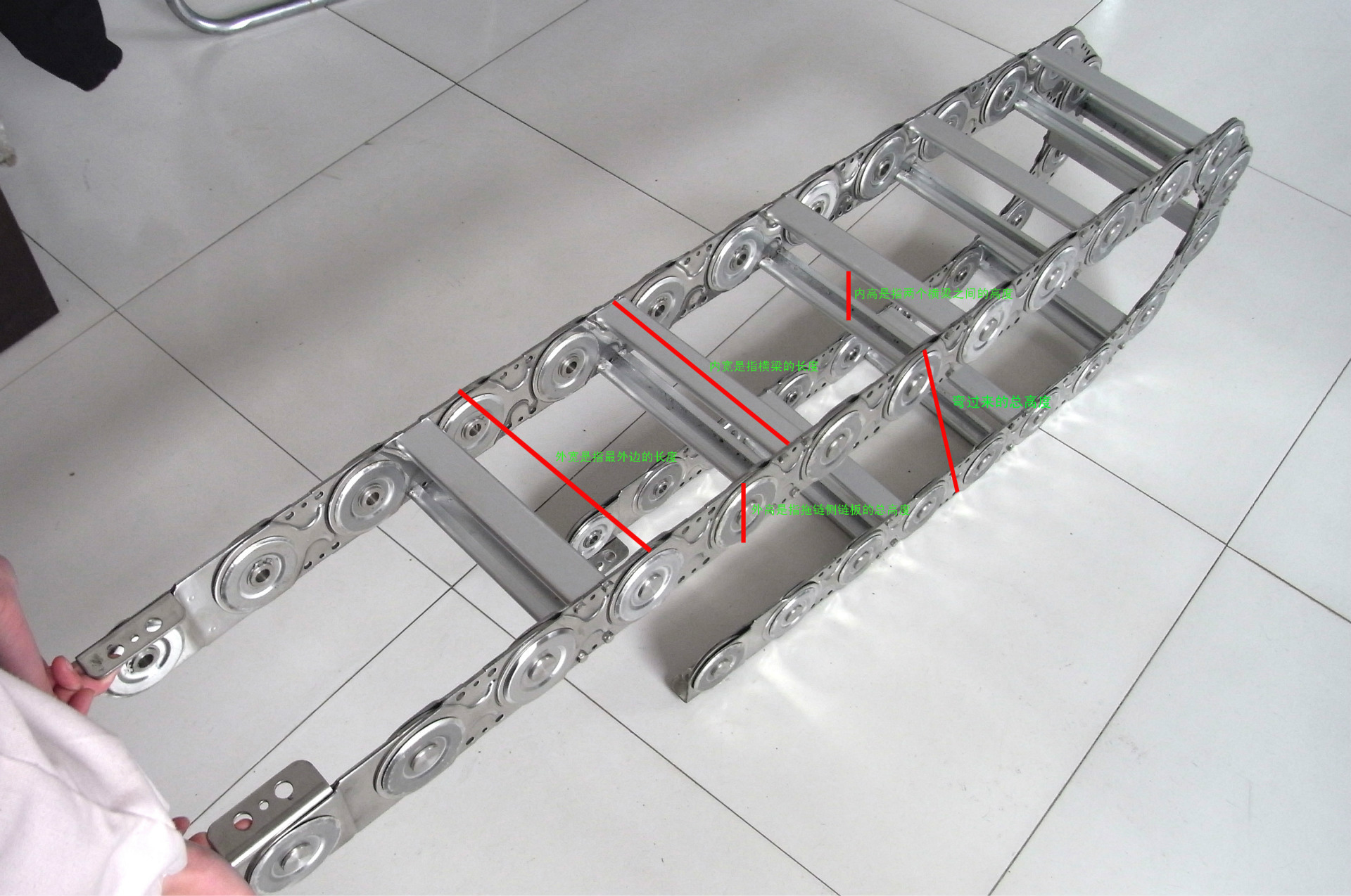

◆ 內高: 選擇內置電纜、油管、氣管、水管等中最粗的一根作為參考高度,加上至少10%的高度空間作為拖鏈內高Hi。如果重疊按重疊后實際高度作為參考高度。
◆ 內寬: 選擇較粗的一些電纜、油管、氣管、水管等,其外徑之和作為拖鏈內寬的參考,并留至少10%的寬度空間。
◆ 彎曲半徑: 選擇內置電纜、油管、氣管等中最大的彎曲半徑作灶對考值,并留有10%以上的空間。
